Levantamento Planialtimétrico Cadastral: Definição e Importância
Por: Frederico - 19 de Junho de 2025
O que é Levantamento Planialtimétrico Cadastral?
O levantamento planialtimétrico cadastral é um processo que envolve a medição e representação gráfica de um terreno, abrangendo tanto os aspectos geométricos quanto altimétricos. Esse tipo de levantamento é essencial para a elaboração de plantas que refletem com precisão as características topográficas de uma área, incluindo depressões, elevações e a localização de edificações existentes.
Realizado por profissionais especializados, como engenheiros e agrimensores, o levantamento planialtimétrico cadastral utiliza técnicas avançadas de medição, como GPS, estação total e fotogrametria. Esses métodos garantem a coleta de dados com alta precisão, permitindo que as informações sejam utilizadas em diversos contextos, desde projetos de construção até estudos ambientais.
Além de fornecer dados fundamentais para o planejamento urbano e rural, o levantamento planialtimétrico cadastral também é crucial para a regularização de imóveis e a obtenção de licença para obras. Através desse processo, é possível identificar e demarcar limites de propriedade, o que ajuda a evitar conflitos entre vizinhos e assegura o respeito às legislações locais.
O levantamento pode ser realizado em diferentes escalas, dependendo das necessidades do projeto. Em áreas urbanas, por exemplo, a escala pode ser mais detalhada, capturando nuances que são vitais para o desenvolvimento de infraestruturas complexas. Já em áreas rurais, o levantamento pode abranger grandes extensões de terreno, focando em aspectos gerais da topografia.
Métodos Utilizados para o Levantamento
Existem diversos métodos utilizados para a realização do levantamento planialtimétrico cadastral, cada um com suas características específicas e aplicabilidades. Dentre os mais comuns, destacam-se a utilização de estação total, GPS e fotogrametria, cada um oferecendo diferentes níveis de precisão e eficiência.

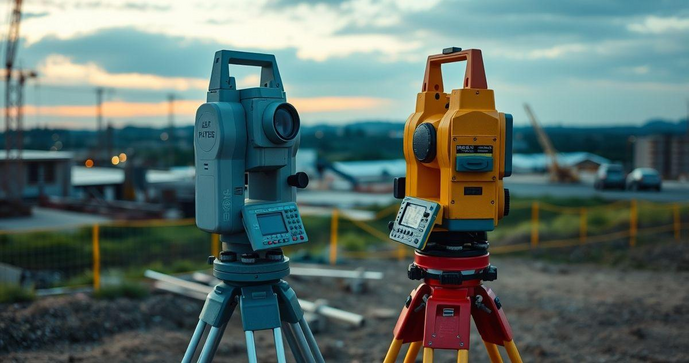

A estação total é um instrumento de medição que combina um teodolito e um medidor de distância a laser. Com ele, é possível obter dados angulares e de distância simultaneamente, permitindo a geração de coordenadas tridimensionais de pontos no terreno. Este método é amplamente utilizado devido à sua precisão e rapidez na coleta de dados, sendo ideal para áreas urbanas.
O Global Positioning System (GPS) é outra ferramenta importante no levantamento cadastral. O GPS permite a determinação de coordenadas geográficas de pontos com alta precisão, especialmente quando utilizado em conjunto com estações base. Esse método é particularmente útil em áreas onde a visibilidade do céu é ampla, pois é dependente do sinal de satélites.
A fotogrametria, por sua vez, utiliza fotografias aéreas ou imagens capturadas por drones para estabelecer medidas e proporções no terreno. Esse método proporciona uma visão abrangente da área e é extremamente eficiente para levantamentos de grandes extensões, permitindo a criação de modelos tridimensionais e ortofotos.
Além dessas técnicas, o uso de nivelamento e metodologias tradicionais de medições, como a cintagem, ainda é relevante, sobretudo em projetos de menor escala, onde os custos e a simplicidade são fatores consideráveis. Com a combinação desses métodos, é possível garantir um levantamento preciso e confiável, adequado às necessidades de cada projeto.
Principais Aplicações do Levantamento Cadastral
O levantamento planialtimétrico cadastral possui uma ampla gama de aplicações em diversas áreas, sendo fundamental para garantir a precisão e a segurança em projetos de construção, planejamento urbano e regularização fundiária. A seguir, destacam-se as principais aplicações desse tipo de levantamento.
Uma das principais aplicações é na elaboração de projetos de engenharia e arquitetura. Com dados precisos sobre a topografia, as equipes de projeto podem criar plantas que atendam às necessidades específicas do terreno, considerando suas características e limitações. Isso é essencial para evitar problemas durante a execução da obra e garantir a funcionalidade dos espaços planejados.
Além disso, o levantamento cadastral é crucial na regularização de imóveis. Muitas vezes, propriedades precisam passar por processos de documentação e legalização que exigem um levantamento preciso dos limites e características do terreno. Essa documentação ajuda a formalizar a posse e a garantir direitos sobre o imóvel, minimizando disputas entre vizinhos.
Outro campo importante é o planejamento urbano, onde o levantamento cadastral fornece informações indispensáveis para o desenvolvimento de infraestrutura e serviços públicos. Dados sobre a topografia de uma área são críticos para decidir sobre a instalação de redes de água, esgoto, energia elétrica e vias de acesso, garantindo que esses serviços atendam à população de forma eficaz.
O levantamento também é utilizado em estudos ambientais e avaliações de impacto, onde a análise da topografia e das características do solo ajuda a identificar áreas sensíveis, definir zonas de proteção e planejar projetos que respeitem as regulamentações ambientais.
Por fim, o levantamento planialtimétrico cadastral é frequentemente empregado na agricultura de precisão, onde o conhecimento detalhado do terreno permite um manejo mais eficaz dos recursos naturais, otimizando a produtividade agrícola e promovendo práticas sustentáveis.
Diferença entre Levantamento Planialtimétrico e Planialtimetria
Embora os termos 'levantamento planialtimétrico' e 'planialtimetria' sejam frequentemente utilizados de forma intercambiável, existem diferenças essenciais entre eles que merecem ser destacadas. Essas distinções são importantes para uma compreensão mais profunda das técnicas de medição e suas aplicações.
O levantamento planialtimétrico refere-se ao processo prático de coleta, mensuração e representação dos dados topográficos de uma área específica. Ele envolve a utilização de instrumentos e técnicas específicas para medir a posição e a elevação dos pontos em um terreno. O objetivo é gerar um conjunto de dados que possa ser utilizado para o desenvolvimento de plantas cadastrais e projetos de edificações.
Por outro lado, a planialtimetria é o ramo da Geodésia que estuda e analisa a representação das superfícies da Terra, focando na medição e na representação gráfica dos atributos topográficos. Enquanto a planialtimetria abrange a teoria e os princípios por trás das medições topográficas, o levantamento planialtimétrico está mais voltado para a aplicação prática desses princípios em um contexto específico.
Em resumo, o levantamento planialtimétrico é a execução prática de um conjunto de metodologias relacionadas à planialtimetria, que envolve medições e análises teóricas. Enquanto o levantamento se concentra na coleta de informações em campo, a planialtimetria oferece uma base teórica para entender e interpretar esses dados.
Essas diferenças são fundamentais para profissionais da área, pois conhecer os conceitos envolvidos ajuda na escolha dos métodos mais apropriados para cada situação, levando à execução de projetos mais bem-sucedidos e informados.
Documentação e Normas para Levantamento Cadastral
A realização de um levantamento cadastral envolve a observância de uma série de documentações e normas técnicas que orientam os profissionais na execução desse serviço. A conformidade com essas normas é vital para garantir a precisão, legalidade e aceitação dos dados coletados.
Uma das normas mais importantes no Brasil é a NBR 13.133, que estabelece os critérios para a execução de levantamentos planialtimétricos. Essa norma define os procedimentos, os métodos de medição, os requisitos de precisão e os formatos de apresentação dos resultados. Seguir a NBR 13.133 é fundamental para assegurar que o levantamento atenda aos padrões exigidos pelo mercado e pela legislação.
Além disso, a NBR 14.566 é essencial na elaboração de plantas de cadastro municipal, estabelecendo diretrizes para a documentação e a apresentação dos resultados dos levantamentos cadastrais. Essa norma garante que os dados apresentem uma estrutura clara e sejam compreensíveis tanto para os profissionais quanto para os órgãos reguladores.
Em relação à documentação, é necessário manter registros detalhados de todo o processo de levantamento, incluindo instruções de medição, anotações em campo, e quaisquer anomalias ou dificuldades encontradas durante a coleta de dados. Esses documentos são importantes tanto para a transparência do processo quanto para referência futura, especialmente em casos de disputas.
Além das normas específicas, é também importante que o levantamento cadastral atenda às legislações locais, que podem variar de acordo com o município ou região. Isso inclui a apresentação de documentos como a certidão de uso do solo e outros requisitos de regularização que garantem que o projeto esteja alinhado às diretrizes urbanísticas.
Em suma, o cumprimento das normas e a adequada documentação são componentes essenciais para realizar um levantamento cadastral de sucesso, promovendo a confiabilidade dos dados e facilitando sua aceitação pelas autoridades competentes.
Benefícios do Levantamento Planialtimétrico para Projetos
O levantamento planialtimétrico apresenta uma série de benefícios significativos que impactam diretamente a qualidade e a viabilidade de projetos de construção e urbanização. Esses benefícios vão além da mera coleta de dados e incluem aspectos que influenciam a segurança, a eficiência e os custos dos empreendimentos.
Um dos principais benefícios do levantamento planialtimétrico é a precisão na representação do terreno. Com informações detalhadas sobre as elevações e depressões do solo, assim como a localização de estruturas existentes, os projetos podem ser elaborados de forma a evitar problemas como alagamentos, deslizamentos ou interferências com obras adjacentes. Essa precisão minimiza riscos e aumenta a segurança das edificaçõe.
Além disso, o levantamento cadastral contribui para um planejamento mais eficaz. Com dados confiáveis sobre a topografia, os engenheiros e arquitetos podem otimizar o design das construções, escolher o melhor lugar para a instalação de infraestrutura e evitar retrabalhos indesejados. Isso se traduz em economia de tempo e redução de custos durante a execução das obras.
A utilização do levantamento planialtimétrico também facilita a obtuação de licenças e autorizações. Quando um projeto é acompanhado de um levantamento bem documentado e apresentado com clareza, as autoridades competentes geralmente o aprovam mais rapidamente, agilizando o processo de regularização e evitando atrasos inesperados.
Outro aspecto relevante é o suporte à sustentabilidade. Com dados detalhados sobre o terreno, é possível planejar intervenções que respeitem o meio ambiente, preservando áreas sensíveis e evitando o uso excessivo de recursos. Essa abordagem não só satisfaz a legislação ambiental, mas também fortalece a imagem da empresa responsável pelo projeto.
Por fim, o levantamento planialtimétrico proporciona uma melhor comunicação entre as partes envolvidas no projeto. Com informações claras e visualmente representadas, arquétipos e stakeholders podem entender facilmente o escopo e as implicações do projeto, permitindo discussões mais produtivas e colaborações eficazes ao longo de todo o processo.
Em suma, o levantamento planialtimétrico cadastral demonstra ser uma ferramenta essencial para a precisão e eficiência em projetos de construção e urbanismo. Através de métodos rigorosos e normativas bem definidas, é possível obter dados que não apenas asseguram a segurança, mas também promovem um planejamento otimizado e sustentável.
Os benefícios desse processo incluem a redução de riscos, agilidade na obtenção de licenças, e um melhor alinhamento entre os objetivos das partes envolvidas. Além disso, o levantamento cadastral é indispensável para a regularização de imóveis e para assegurar a conformidade com as legislações vigentes.
Portanto, investir em um levantamento planialtimétrico de qualidade é um passo fundamental para garantir o sucesso de qualquer projeto, contribuindo para o desenvolvimento responsável e eficaz das áreas urbanas e rurais.
